2008年4月初旬。当店の商品『KLIPCSH LS-BB』のご予約をいただきました。誠にありがとうございます。さっそくレストア作業を開始しました。レストア前の段階で試聴しましたが、特に目立った(耳についた)異常はありません。ただ、やはり酸化によるレスポンスの低下は懸念されますので、今回も徹底的にレストアを行います。ごゆっくりお付き合いください。






1作業前の外観〜分解まで

1.作業前です。なんとも無骨な雰囲気です。真っ黒なフェイスがポイントなのでしょうが、やはり低域用のホーンのとがり具合はなんともいえません。

2.ドライバーの取り付けもこのとおり!業務用ということもあるのでしょうが、すがすがしい気持ちになります。ただ掃除は大変そうですね。

3.これがドライバー。Klipcshブランドですが、おそらくEVのOEMでしょう。

4.まずウーハーを外します。なんとこの機種は底から外すようです。底蓋を外すとこのとおり。

5.逆立ちした状態です。このとおり、ウーハーは後ろ向きについています。

6.内部配線はどうなっているのかな、と思いきや、このように天板に突き抜けてビス止めになっているようでした。この向こう側はドライバーが設置されている場所です。

7.ウーハーが外れました。

8.ウーハーを外した場所はこのようになっています。この中央長方形の穴がロードです。面白いつくりですね。

9.簡単に書くと、音の流れはこんな感じになります。結構長いフロントロードですね。バックロードはよく目にしますが、これだけ伸長のあるフロントロードは初めて見ました。どんな音楽が聞こえるのでしょうか?

10.というわけで、すべてのユニットが外れました。やはりドライバーがあった位置の汚れがとても目立ちます。綺麗にしましょう!


そのルックスが、とても心惹かれるシステムです。特徴的なフロントロード、とても長いホーンなど、作業が楽しくなってきました。早速各ユニットのレストア作業を行います。


ウーハー レストア作業

1.作業前です。コーンの上に長年蓄積された埃がたまっています。

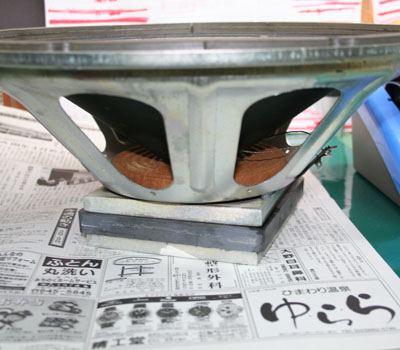

2.ダンパー、コーン紙はまだまだ現役ですね。やはり外に露出していなかった分、衝撃などの影響はなかったのでしょう。

3.磁気回路内部です。こちらも年代としては比較的綺麗な部類に入るようです。とくに海外スピーカーとしてはかなりよい状態です。

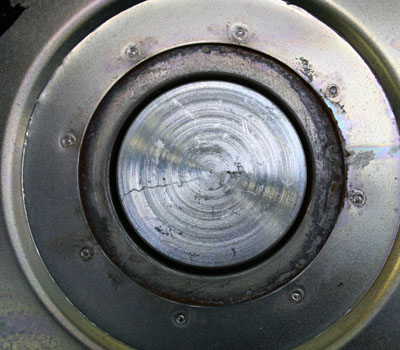

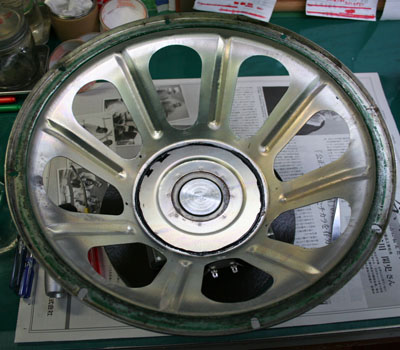

4.フランジもなかなか綺麗ですね。エッジ部分の接着剤が緑色です。なかなかお目にかかりませんのでちょっとびっくりでした。

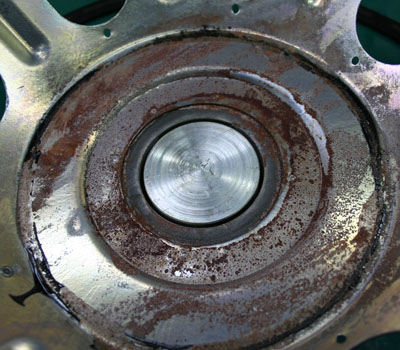

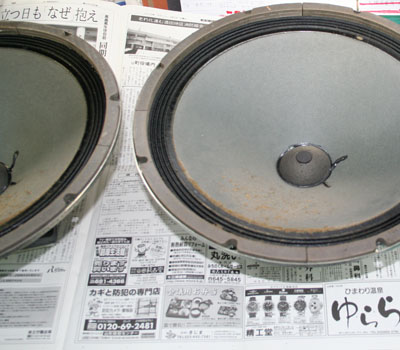

5.油断していたらもう片方はこのとおり。かなりの酸化でした。丁寧に作業を行いましょう。

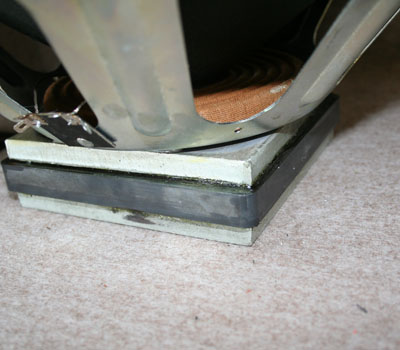

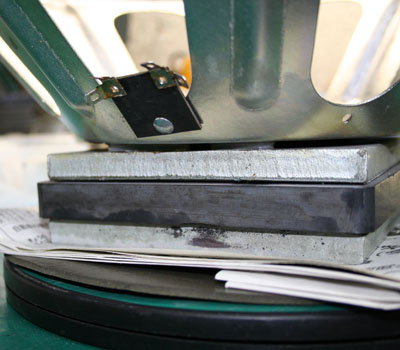

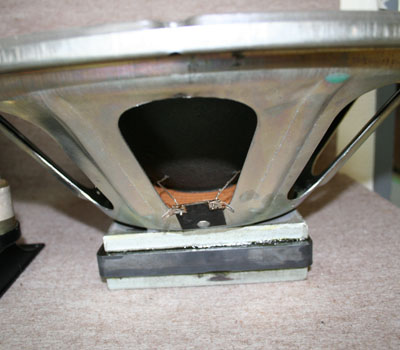

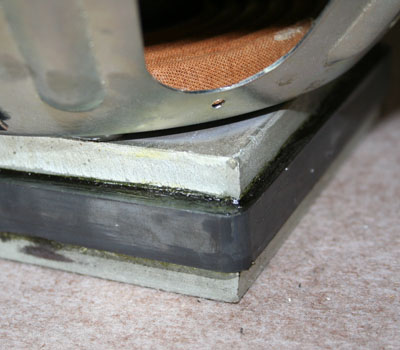

6.磁気回路のマグネットとプレート間の隙間もかなりのものです。おそらく製造段階でこのくらいだったとは思いますが、念には念で補強することにします。

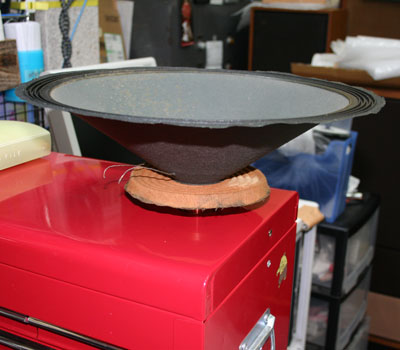

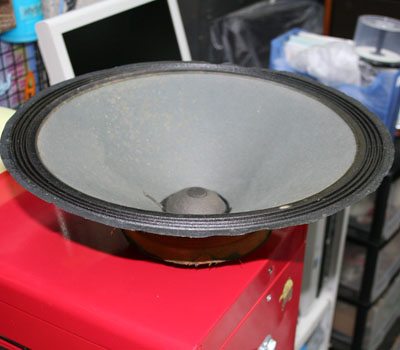

9.コーン紙です。綺麗に外すことができました。オーバーホール作業の最大の難関はここですから!



10.比較的深めのコーン紙ですね。ここで表面積を稼ぎ、低域を確保しているのでしょうか?

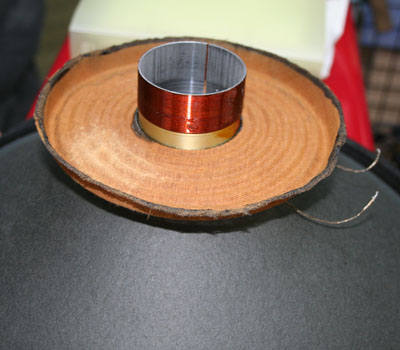

11.ボイスコイルの巻き幅も深めです。ダンパーも立ち上がっており、このタイプはとても作業が困難を極めます。無事剥離できてよかったです。

12.磁気回路の隙間に接着剤を流し込みました。YAMAHAの某スピーカーのウーハーはこのプレートとマグネットがずれて固着を引き起こすことがあります。念のための補強です。

13.このとおり。隙間は綺麗に埋めました。もう大丈夫です。

14.磁気回路のオーバーホール後の画像を撮影し損ねてしまいました。申し訳ございません。というわけで、すでにコーンも接着済みです。

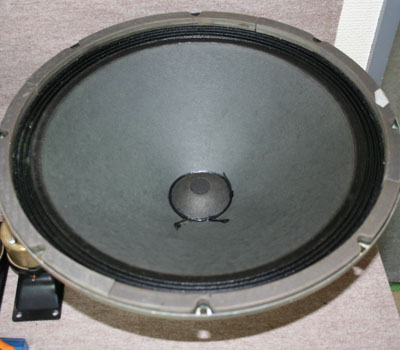

15.動作調整も完了。ウーハーの全工程が完了です。

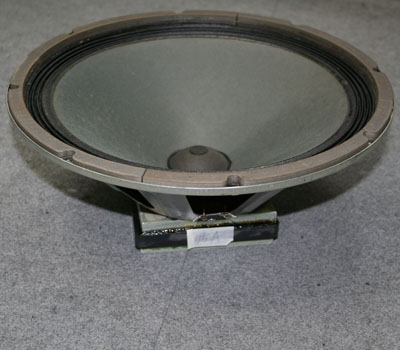

16.見た目ではいまひとつわかりませんが、懸念される箇所はすべて対処しています。当分ベストな状態を維持できるでしょう。


ウーハーの作業はすべて完了です。一度組み込むと外観にお目にかかることはまず無いと思います。今のうちに脳裏に焼き付けておこうと思います。


コンプレッションドライバーのレストア

1.ドライバーの作業です。画像にはツィーターも写っていますが。。。(左端)非常に長いホーンが特徴的です。

2.やはりねじ込み式です。この手はかなり固着して外れないことがあるのですが今回はどうにか外れました。どうしても外れない場合はこのホーンが付いた状態でオーバーホールをしなければならず。。。非常に大変です。安心しました。

3.ホーンに比べるととても小ぶりなユニットです。しかもターミナルにきちんとプラスマイナスが色付けしてあります。海外スピーカーとしてはとてもやさしさあふれるスピーカーですね。

4.クリプッシュエンブレムが素敵ですね。ちょっと古めかしいのですが、どうも心惹かれます。

5.ダイヤフラムが外れました。

6.なんともダイヤフラムのロールとボイスコイルの位置関係がJBLなどとは逆になっています!!形状としてはウェスタンの555Rなどと似ていますね。

7.磁気回路です。ウーハー同様比較的よい状態です。

8.オーバーホール後です。もともとの防錆コーティングを剥離し、あらたな防錆材を塗布しています。

9.やはりターミナル取付ビスの酸化が気になりました。「6.」の画像のとおり、ビスの頭にハンダ付けするという力技なつくりのため取り外しにはひじょうに苦労しました。

10.左が交換する新品、右が古いものです。やはり酸化していますね。ターミナル自体の酸化も気になります。

11.というわけで、すべて念入りにクリーニングしました。これで通電ロスなどもずいぶん軽減されたでしょう。

12.ターミナルすべてをクリーニングし、動作調整の上組み上げました。スイープ(発信機の音)でもわかるすばらしい音色です。なにより、能率のよさが衝撃的でした!

13.左右両チャンネルとも作業を行いドライバーが完成です。


コンプレッションドライバーの作業が完了です。 非常にながいホーンですので取り付けてどんな音色なのか、とても楽しみです。



ツィーターのレストア

1.作業前です。

2.プラスチックのように見えますが、ホーン部分も金属製で、見た目よりも重量があります。

3.ボトムにはやはりクリプッシュのエンブレム。

4.このツィーターはEVのユニットと同じものです。破壊を前提にしないと磁気回路を露出できません。そのためオーバーホール後は新品のダイヤフラムを使用します。左が新品、右が古いもの。若干色合いが異なりますね。

5.裏から見るとこのような形。

6.構成パーツは上記の3点。

7.磁気回路のオーバーホール完了です。もともとの程度がよかったので比較的短時間で作業完了です。

8.真ん中に吸音材を貼り付けました。あとは組み上げるだけです。

9.動作調整の上、完了です。

10.ツィーターもまた高能率で、すばらしい音色を期待させますね。

ツィーターが完成です。
ユニットの作業はすべて完了しましたので、あと一息です。
